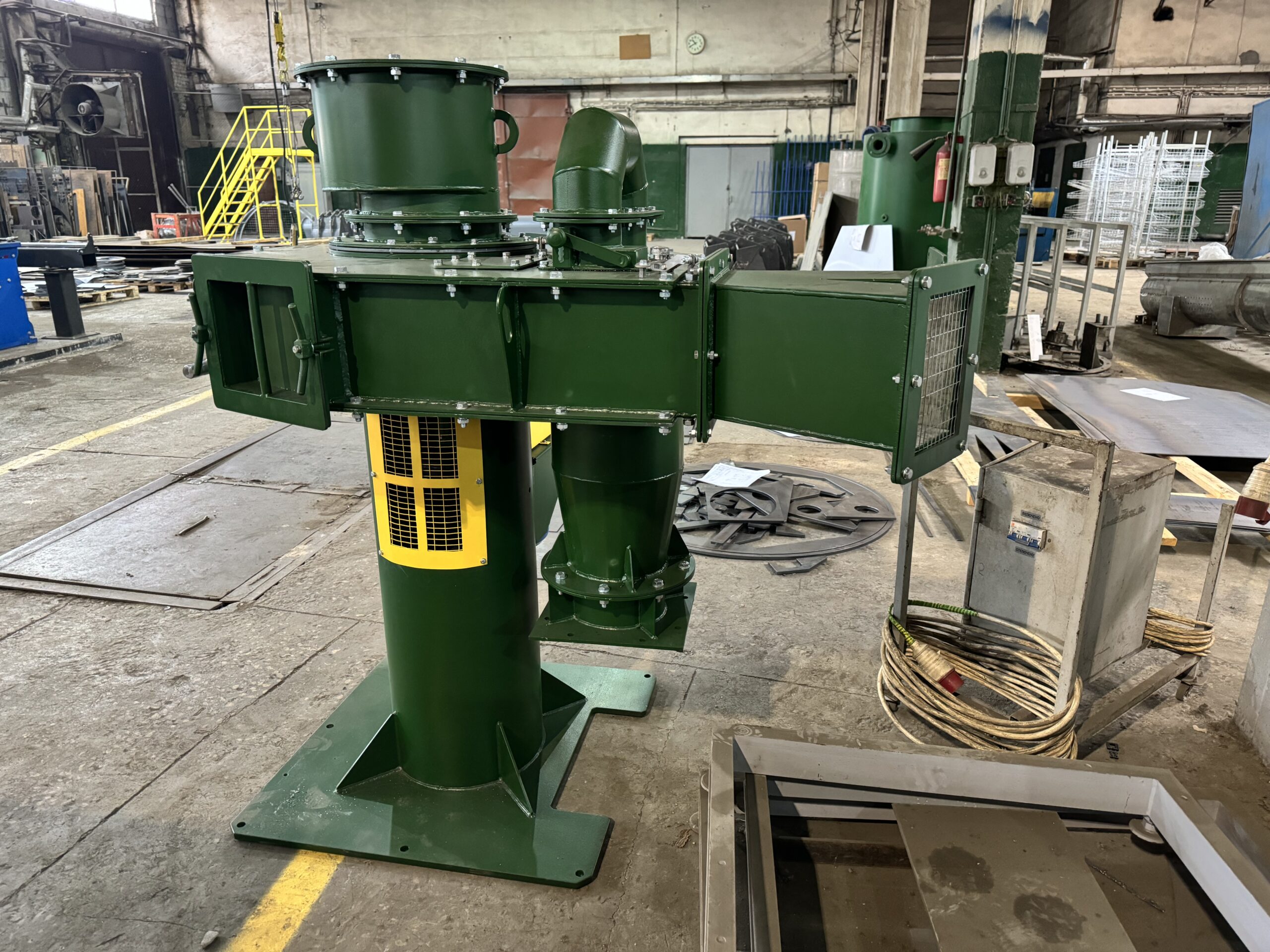

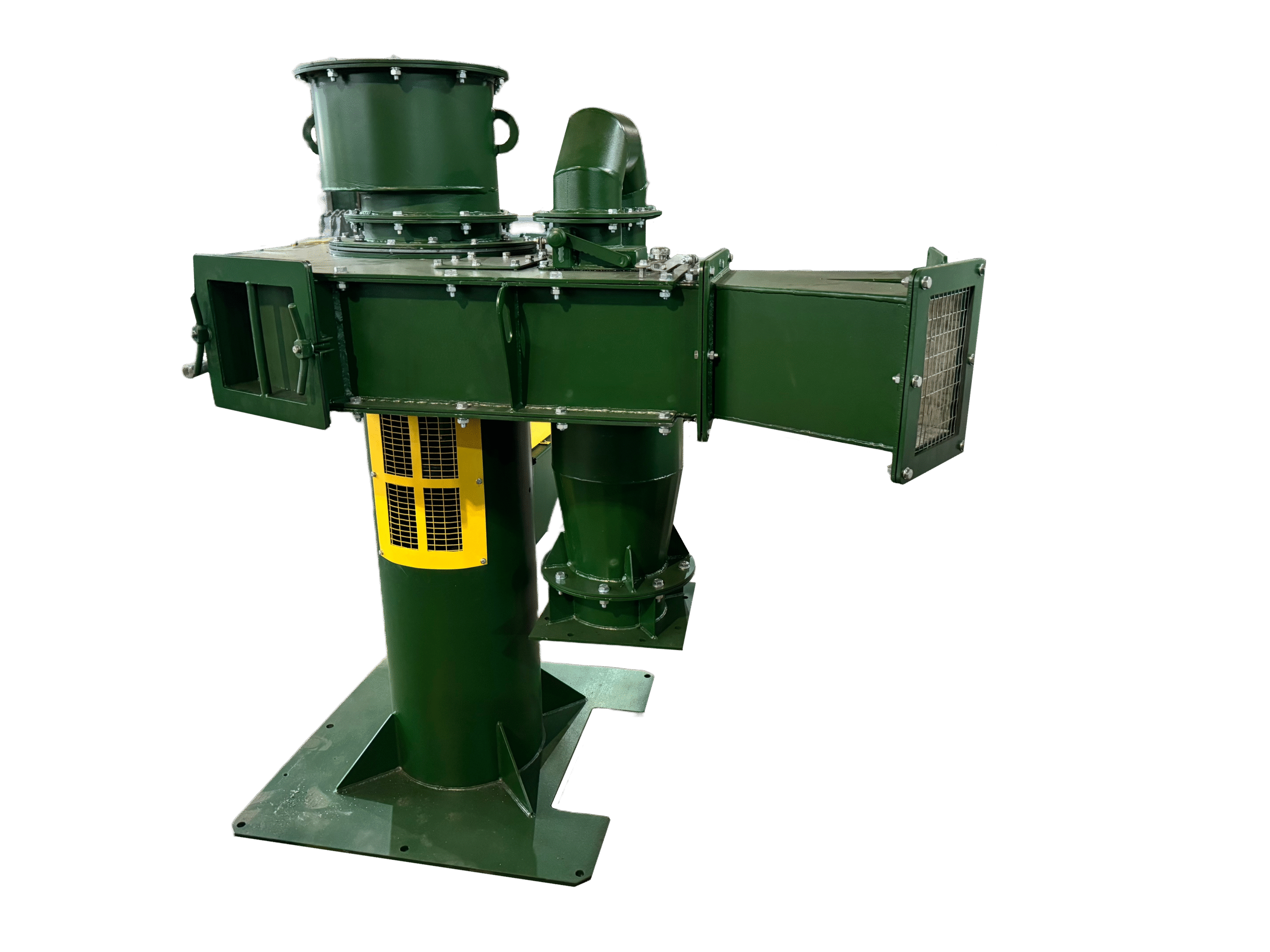

Классификатор центробежный динамическиЙ (КЦД)

Воздушно-центробежный динамический классификатор (КЦД) предназначен для разделения в воздушном потоке по крупности, плотности и/или форме частиц любых дисперсных, сыпучих материалов и порошков.

Основные преимущества

⬢ Широкий диапазон регулирования граничной крупности разделения от 1 до 300 мкм с возможностью регулировки прямо в процессе работы.

⬢ Возможность получения ультратонких продуктов при высокой степени обеспыливания грубого продукта разделения.

⬢ Производительность от 10 килограммов до 40 тонн в час по загрузке.

⬢ Высокая эффективность классификации с КПД от 85 до 95%.

⬢ Могут работать в насыпном и проходном режиме загрузки.

⬢ Работают автономно или в составе измельчительных комплексов с любыми типами мельниц.

⬢ Могут работать в инертной среде под давлением при разделении взрывоопасных материалов.

⬢ Возможность применения в процессах обогащения.

⬢ Легко инсталлируются в любые существующие технологические линии.

Технические характеристики

В воздушных центробежных динамических классификаторах вихревой аэродисперсный поток, в котором происходит разделение материала, генерируется за счет механического вращения ротора классификатора типа «беличье колесо» вокруг вертикальной оси. Классификатора ОДО «Ламел-777» изготавливаются по патентам на полезные модели №326 РБ приоритет от 15.08.2000 и №23582 РФ приоритет от 04.10.2000. Наши воздушные динамические классификаторы позволяют получать экстремально высокие показатели как по граничной крупности (граница разделения от 1 мкм на роторе), наилучший показатель fine-cut (острота разделения), так и по низкой запыленности грубого продукта разделения.

Параметры	КЦД-025	КЦД-1	КЦД-2	КЦД-5	КЦД-10	КЦД-20	КЦД-25	КЦД-40
Производительность, т/ч	0,25	1	2	5	10	20	25	40
Установленная мощность, кВт	1,1	2,2	3	5,5÷15	11÷18,5	22-30	22÷30	37÷55
Диапазон граничной крупности разделения, мкм	1÷70	2÷100	3÷100	5÷100	7÷100	7÷150	8÷150	20÷200
Габаритные размеры, м	0,7х0,5х0,8	0,75х0,7х1,5	0,8х0,7х1,7	1,6х1,0х2,3	2,2х1,4х2,7	2,0х1,5х3,0	3,4х2,1х3,1	3,4х2,8х3,7
Масса, т	0,1-0,3	0,3-0,4	0,35-0,4	0,75-0,9	1,5-1,7	1,5-2,0	2,2-2,5	3,3-3,6

Возможна разработка и изготовление классификаторов КЦД с требуемыми параметрами по производительности и крупности продуктов разделения. Оказываем услуги по интеграции классификаторов КЦД в существующие технологические линии.

За время работы нашего предприятия начиная с 1998г. нашим Заказчикам было поставлено более 200 центробежных классификаторов в такие страны как: Россия, Беларусь, Казахстан, Эстония, Польша, Чехия, Узбекистан, Азербайджан. Для решения самых сложных технологических задач в том числе: получение высокодисперсных материалов в инертной среде аргона и азота под давлением (технологии получения металлических порошков алюминия, тантала, порошков для 3D-печати), получения ультрадисперсных заполнителей в производстве таких материалов как: тонкодисперсного мела, гипса, извести, гидратной извести, доломита, мрамора, сурика, шунгита, графита, кварцевого песка, полевых шпатов, гидроксида алюминия, металлических и металлокерамических порошков, различных пигментов могут быть использованы для разделения и других дисперсных материалов.

Ниже представлены фотографии некоторых продуктов разделения, полученных на динамическом классификаторе, а так же результаты гранулометрического анализа полученных продуктов на лазерном анализаторе частиц.
