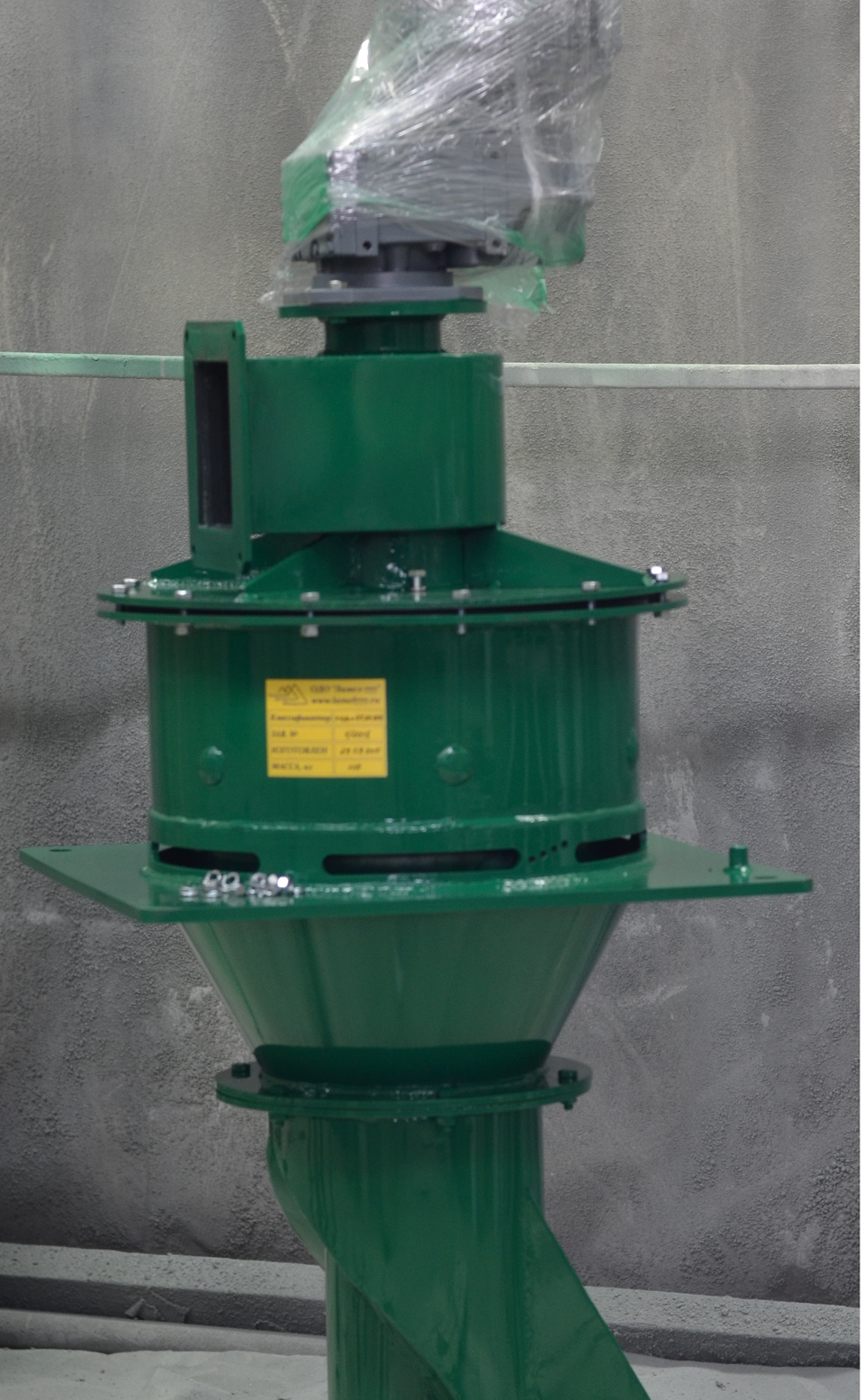

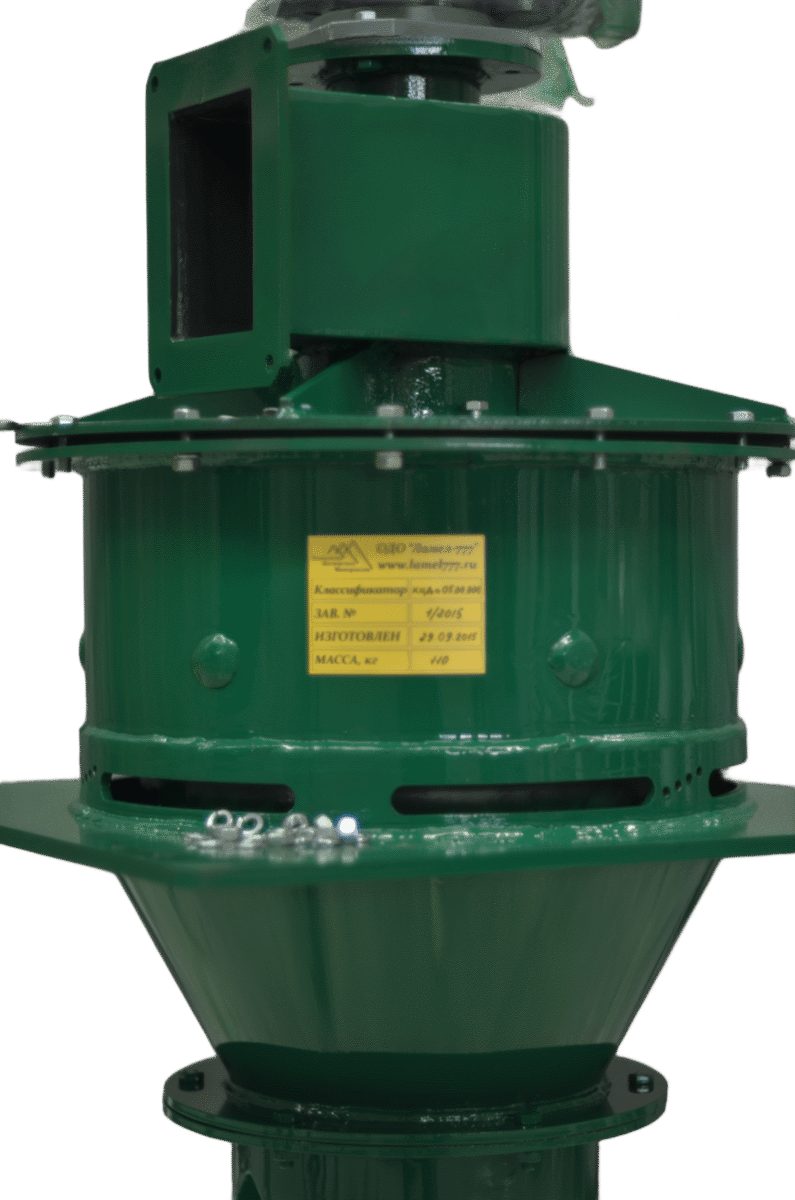

Классификатор центробежный динамическиЙ АКСИАЛЬНЫЙ (КЦДа)

Воздушно-центробежный динамический классификатор (КЦДа) предназначен для разделения в воздушном потоке по крупности, плотности и/или форме частиц любых дисперсных, сыпучих материалов и порошков. Являются эволюционным изменением предыдущего поколения центробежных статических классификаторов (КЦС).

Основные преимущества

⬢ Широкий диапазон регулирования граничной крупности разделения от 30 до 500 мкм с возможностью регулировки прямо в процессе работы.

⬢ Широкий диапазон регулировки по сравнению со статическими классификаторами при высокой степени обеспыливания грубого продукта разделения.

⬢ Производительность от 10 килограммов до 40 тонн в час по загрузке.

⬢ Высокая эффективность классификации с КПД от 85 до 95%.

⬢ Могут работать в насыпном и проходном режиме загрузки.

⬢ Работают автономно или в составе измельчительных комплексов с любыми типами мельниц.

⬢ Могут работать в инертной среде под давлением при разделении взрывоопасных материалов.

⬢ Возможность применения в процессах обогащения.

⬢ Легко инсталлируются в любые существующие технологические линии.

Технические характеристики

В воздушных центробежных динамических классификаторах вихревой аэродисперсный поток, в котором происходит разделение материала, генерируется за счет механического вращения ротора классификатора типа «беличье колесо» вокруг вертикальной оси. Классификатора ОДО «Ламел-777» изготавливаются по патентам на полезные модели №326 РБ приоритет от 15.08.2000 и №23582 РФ приоритет от 04.10.2000.

Параметры	КЦДа-05	КЦДа-1	КЦДа-2	КЦДа-5	КЦДа-12
Производительность, т/ч	0,25	1	2	5	10
Установленная мощность, кВт	1,1	2,2	3	5,5÷15	11÷18,5
Диапазон граничной крупности разделения, мкм	20÷300	30÷500	30÷500	50÷700	50÷800
Габаритные размеры, м	0,5х0,5х0,8	0,8х0,7х1,5	0,8х0,7х2,3	1,1х1,0х2,9	2,2х1,4х3,7
Масса, т	0,1-0,3	0,3-0,4	0,7-0,9	1,2-1,4	1,7-2,0

Возможна разработка и изготовление классификаторов КЦД с требуемыми параметрами по производительности и крупности продуктов разделения.

Ниже представлены фотографии некоторых продуктов разделения, полученных на динамическом классификаторе, а так же результаты гранулометрического анализа полученных продуктов на лазерном анализаторе частиц.
